安钢集团综合水处理项目石灰料仓自动投加装置是我司承接上海电气旗下的第一个项目，本项目验收于2022年，使用至今获得了业主及总包单位的一致好评：系统自动化程度高，浆液制备稳定，投加控制精准!

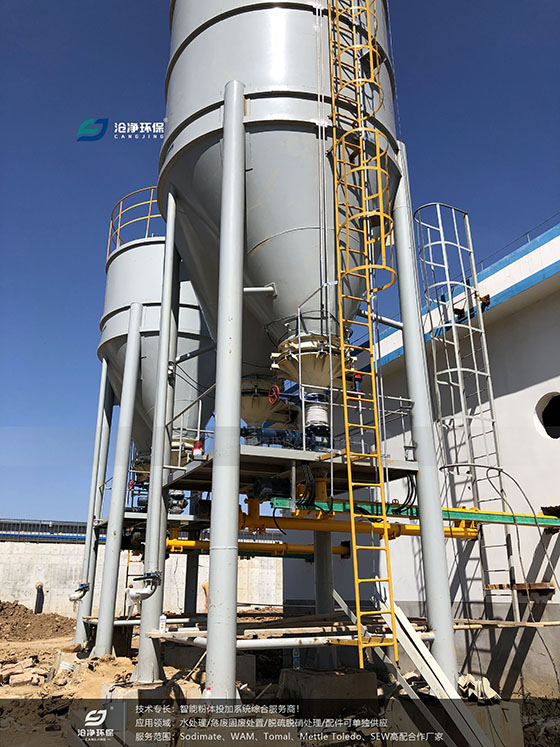

安钢集团石灰料仓自动投加装置安装现场

　　本项目建设初期河南安钢周口钢铁有限责任公司对一期一步工程综合水处理站的石灰料仓自动投加装置采购，提出了功能、设计、结构、性能、安装和试验等方面的技术要求。

　　石灰料仓规格参数

　　储罐直径：3.2m，储罐容积100m3;输送量：2000~3000L/h。

　　含：料仓除尘器、空穴振打破拱系统、开关阀、多螺旋给料机：一拖二，单螺旋输送器(含软连接)，连续工作或间断工作。

　　能实现精准加药，提供配套阀件、PLC控制柜等。

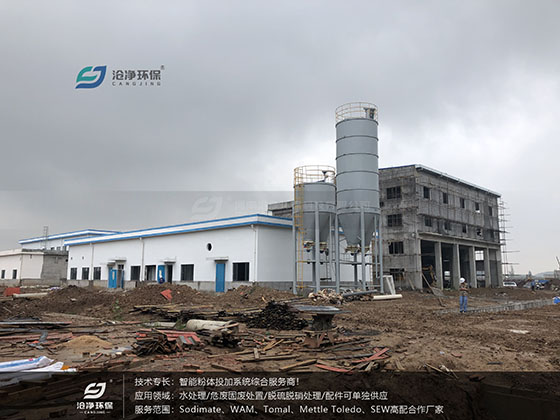

石灰料仓自动投加装置使用现场

　　石灰料仓详细配置清单

　　1、上料系统上料管路：DN100,碳钢喷漆，含 DN100 手动蝶阀

　　2、石灰料仓容积：100m3 依据图纸制作　材质：Q235B　壁厚：6-8mm　内外表面处理：钢构除锈打磨喷漆　其 他：含配套爬梯护栏，人孔，支腿等　外型尺寸：直径 3600mm 直段 9000mm 双锥

　　3、压力安全阀结构规格：VCP273B　材 质：阀体碳钢喷塑，工程塑料防水盖　正压范围：280～1000mmH2O负压范围：-200～-120mmH2O　出厂设置：50mmH2O/-20mmH2O

　　4、料仓除尘器过滤面积：24.5m2　滤芯材质：PP　仪表电源：220V/50Hz　运行方式：脉冲反吹　耗 气 量：24L/min@4bar(设备运行时)

　　5、料位传感器结构规格：SR-07　浆片材质：SUS304　浆片转速：1rpm　电气规格：24VDC，4W

　　6、活化料斗型 号：Φ1000　材 质：碳钢喷漆　额定功率：0.75kW/380V　激 振 力：3KN　振动频率：3000rpm

　　7、助流气碗规格型号：VB15，配套 4 只电磁阀　材 质：耐磨硅基橡胶　耗 气 量：0.66m3/min@4bar　气源接口：G3/8"

　　8、手动插板阀通径尺寸：DN250　材 质：阀体铸钢 阀芯 SUS304

　　9、短接头规格尺寸：DN250*100mm　材 质：碳钢喷漆

　　10、柔性连接规格尺寸：DN250*200mm　材 质：耐磨 UPVC

　　11、变径短接头DN250×200 单法兰

　　12、底座与支架100#槽钢 + 100#方管

　　13、星型给料机规格尺寸：DN200　材 质：碳钢喷漆　给 料 量：0~2t/h　电气规格：变频电机，380V/0.75kW

　　14、螺旋输送机规格型号：D165-6324/ D165-8104　材 质：碳钢喷漆　安装角度：倾角 0°　输 送 量：2000-3000l/h　电气规格：380V/4.0kW

　　15、柔性连接规格尺寸：DN150*110mm　材 质：耐磨硅基橡胶

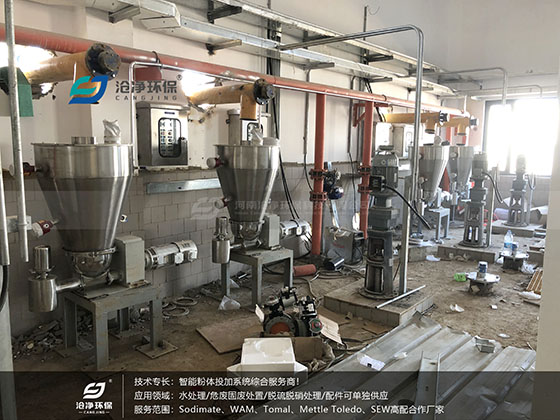

石灰料仓计量投加装置

　　16、计量仓规格尺寸：120L　材 质：SUS304

　　17、双螺旋干粉投加机型 号：CJ-SF-T46　材 质：SUS304　规 格：喂料电机 2.2KW 变频 带强冷风扇

　　18、呼吸阀规格尺寸：2.5 英寸*76*38　材 质：SUS304

　　19、隔离阀规 格：V2FS-DN150

　　20、柔性连接规格尺寸：DN150*110mm　材 质：耐磨硅基橡胶

　　21、控制箱结构尺寸：800×1800×600　PLC 型号：西门子 S7-200 SMART　元 器 件：主要元器件采用施耐德品牌　　通讯协议：预留以太网通讯

石灰料仓自动投加系统
